Swagelok tubing en toebehoren

Bij het selecteren van een type en maat tubing is onderstaande belangrijk te weten:

• Oppervlakteafwerking
• Materiaal
• Hardheid
• Wanddikte

Met alleen deze vier factoren kunt u duizenden permutaties bedenken. Om u te helpen uw keuzes te beperken, heeft Swagelok tubing datasheets ontwikkeld. Er zijn aparte bladen voor meer dan een dozijn verschillende materialen zoals koolstofstaal, koper, aluminium en een verscheidenheid aan legeringen.

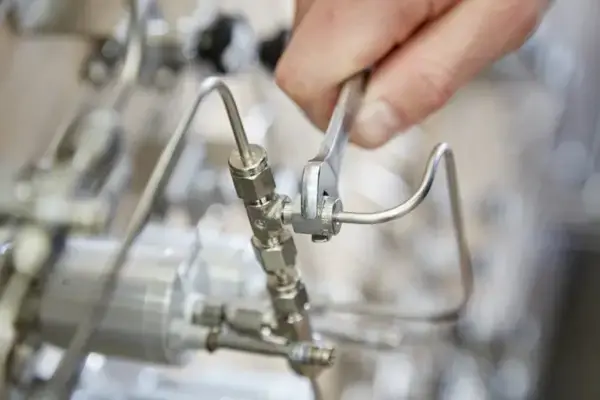

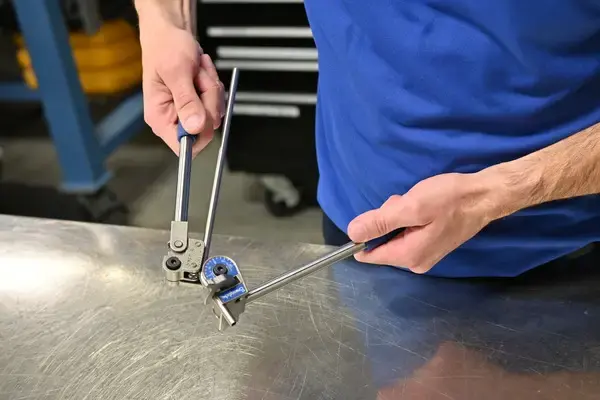

Tip over bochten:  Bij het installeren van fittingen in de buurt van bochten in de tubing, moet u ervoor zorgen dat u voldoende rechte lengte in de tubing laat om de tubing goed in de fitting te laten passen. Hoeveel is genoeg? Het tubing gegevensblad biedt een handig diagram om u te helpen.

Taps toelopende pijpdraad is een van de meest voorkomende eindverbindingen in de industrie. Ze zijn relatief eenvoudig te maken, maar ze hebben altijd een afdichtingsmiddel nodig omdat er ontworpen openingen zijn tussen de mannelijke en vrouwelijke draden.

De kwaliteit van tubing kan sterk variëren.

• Naadloos of gelast: Controleer of de tubing naadloos of gelast is.
• Hardheid: Wat is de hardheid van de tubing?
• Oppervlakteafwerking: Zorg ervoor dat het oppervlak vrij is van krassen.
• Ovaliteit: Controleer de ovaliteit van de tubing.
• OD en ID: Controleer de buitendiameter (OD) en binnendiameter (ID) om er zeker van te zijn dat ze vrij zijn van bramen.
• Wanddikte: Zorg ervoor dat de wanddikte voldoende is voor de druk die het systeem zal zien.
• Concentriciteit: Controleer of de wanddikte overal gelijk is.

De drukclassificatie van een Swagelok-tubefitting hangt af van het laagst beoordeelde onderdeel in het systeem waarin deze is geïnstalleerd. Soms is het laagst beoordeelde onderdeel een pijpdraad, een drukmeter of een klep. Andere keren zal het de drukclassificatie van de tubing zelf zijn, en die zal variëren afhankelijk van de grootte, wanddikte en het materiaal van de tubing.

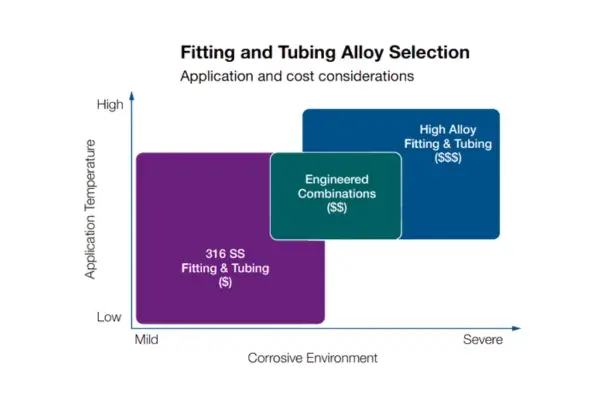

Over het algemeen is het het beste om dezelfde materialen te gebruiken. Er zijn uitzonderingen.

Voorbeeld: bij gebruik van roestvrijstalen tubes, gebruik dan roestvrijstalen ferrules en fittingen. Bij kunststof buizen worden kunststof ferrules en fittingen aangeraden. De reden om materialen te matchen is omdat de ferrules sterker moeten zijn dan de tubes. De ferrules kunnen op de tubes klemmen en op hun plaats blijven zitten.

Als de ferrules van een zachter materiaal zijn gemaakt dan de buis, krijg je niet die klemmende werking. Messing, bijvoorbeeld, is zachter dan roestvrij staal. Dus messing ferrules zullen niet de volledige klemmende werking geven op roestvrijstalen buizen

Een voordeel van het ontwerp met twee ferrules is de mogelijkheid om de body opnieuw te gebruiken. Het grootste deel van de vervangingskosten zit in de fittingen, niet in de moeren en ferrules. Soms hoef je de ferrules niet eens te vervangen.

Markeer voor demontage een lijn langs de moer en het platte deel van de body en gebruik deze markeringen om ervoor te zorgen dat de fitting correct wordt geïnstalleerd.

Bij wijzigingen in een systeemontwerp, door een fitting naar een nieuwe locatie te verplaatsen of de tube te veranderen, kunnen de moeren en ferrules niet hergebruikt worden, maar de fitting body wel.
