Hoe werkt een drukregelaar?

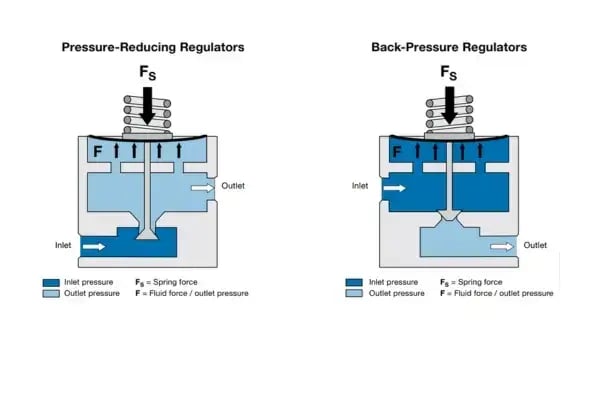

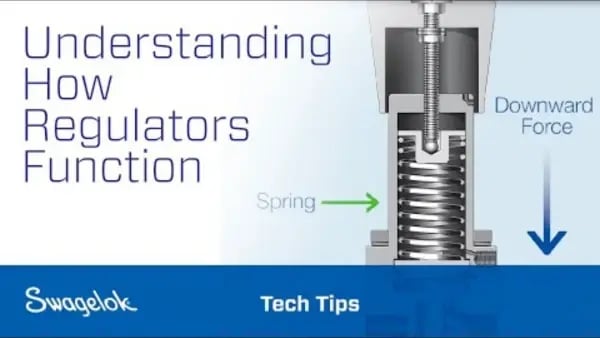

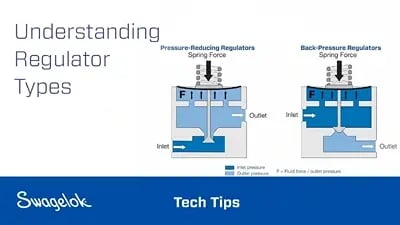

De functie van een drukreducerende regelaar, ook wel presssure reducing regulator genoemd, is om een inlaatdruk te verlagen en de vooraf ingestelde uitgaande druk zo constant mogelijk te houden terwijl de inlaatdruk en de afname (flow) kunnen variëren. Er zal telkens een balans ontstaan tussen de veerspanning ‘Fs’ boven het membraan of piston en de instel druk ‘F’ onder het membraan. Daarnaast zijn de inlaat druk zelf en de veerspanning van de poppet ook nog van invloed op de kracht die wordt uitgeoefend op de onderzijde van het membraan.
De functie van een tegendrukregelaar, ook wel back pressure regulator genoemd is, in tegenstelling tot een pressure reducing regelaar, juist om de vooraf ingestelde inlaatdruk op een constante druk te houden. Dit betekent dat de regelaar zal openen in geval van overdruk wanneer kracht ‘F’ groter is dan de kracht die wordt uitgeoefend door de veer ‘Fs’ aan de onderzijde van het membraan. De regulator zal weer sluiten wanneer de druk onder een gewenste insteldruk daalt.

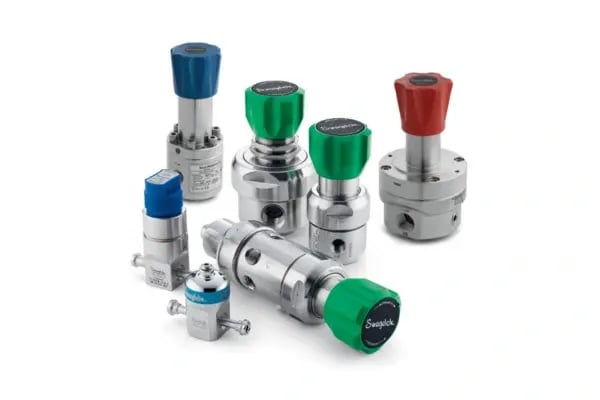

RS en Process series

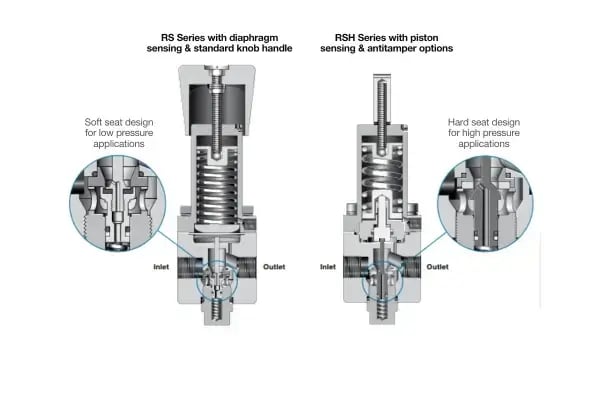

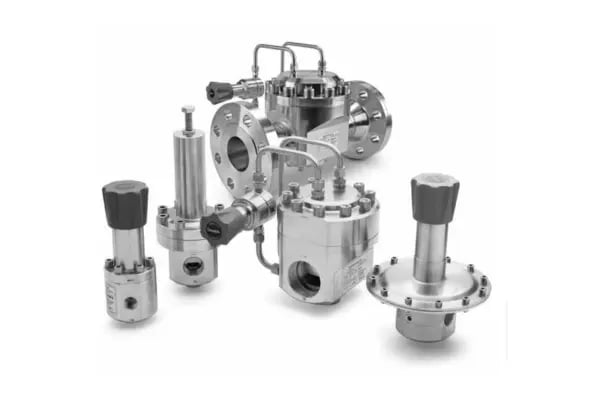

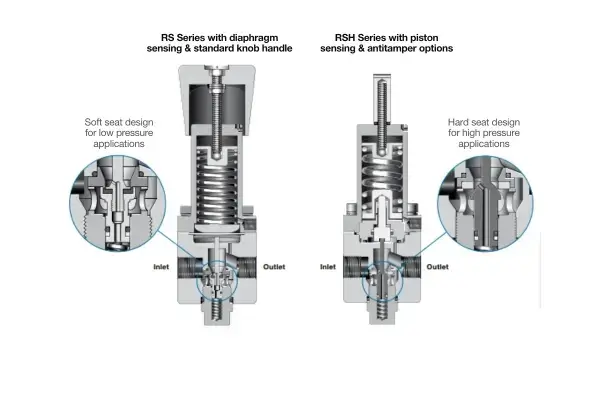

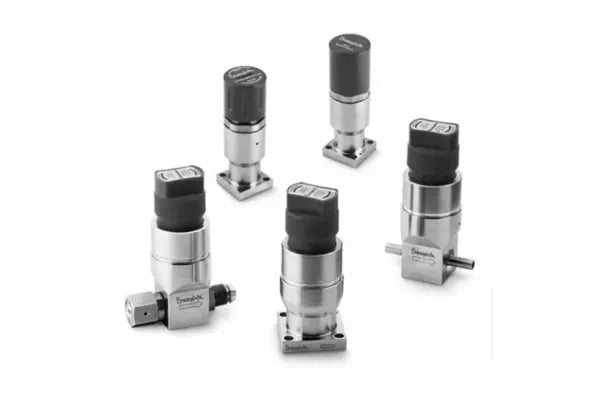

De druk reducerende regelaars uit de RS en Process serie zijn geschikt voor de meeste gassen en vloeistoffen. Deze drukregelaars zijn ontworpen met een membraan of een zuiger, ook wel Sensing Mechanism genoemd. De afdichtingsmaterialen die in de drukregelaars worden toegepast zijn geschikt voor de meest voorkomende gassen of vloeistoffen. De RS en de Process serie zijn beschikbaar in diverse uitvoeringen en met diverse aansluitingen zoals NPT, BSPP en/of flenzen. Naast de standaard drukregelaars zijn er drukregelaars beschikbaar voor de afwijkende toepassingen bij:
- Een hoge nauwkeurigheid
- Zeer lage druk instellingen
- Zeer grote flow capaciteit
- Eisen van hoge reinheid

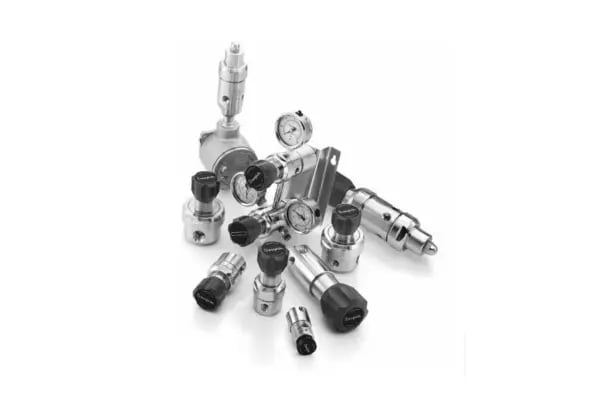

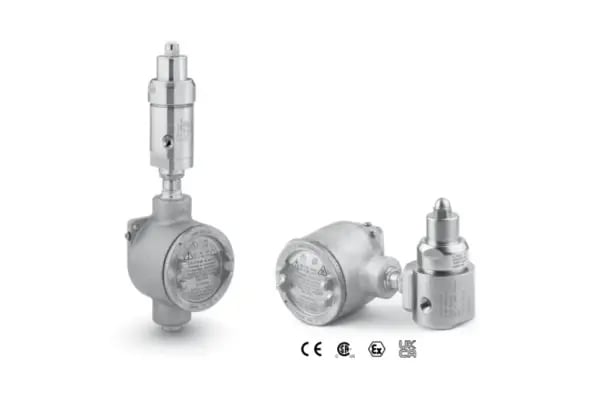

K series

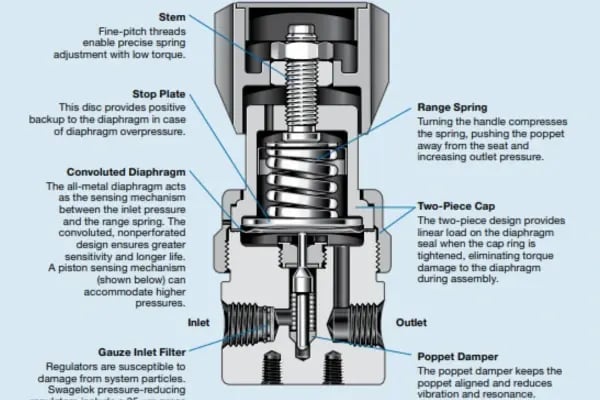

De regelaars van de Swagelok K-serie beschikken over een fijne schroefdraad voor een precieze veerafstelling met laag koppel en een volledig metalen membraan voor een gevoelige drukbalans bij drukken tot en met 34 bar.
Voor de regelaars voor hogere drukken tot en met 689 bar wordt in plaats van een membraan een piston (zuiger) gebruikt.
Diverse K series druk regelaars zijn voorzien van een 25 micron filter element in de inlaat die vervuiling op de poppet (afsluiter) minimaliseert.
