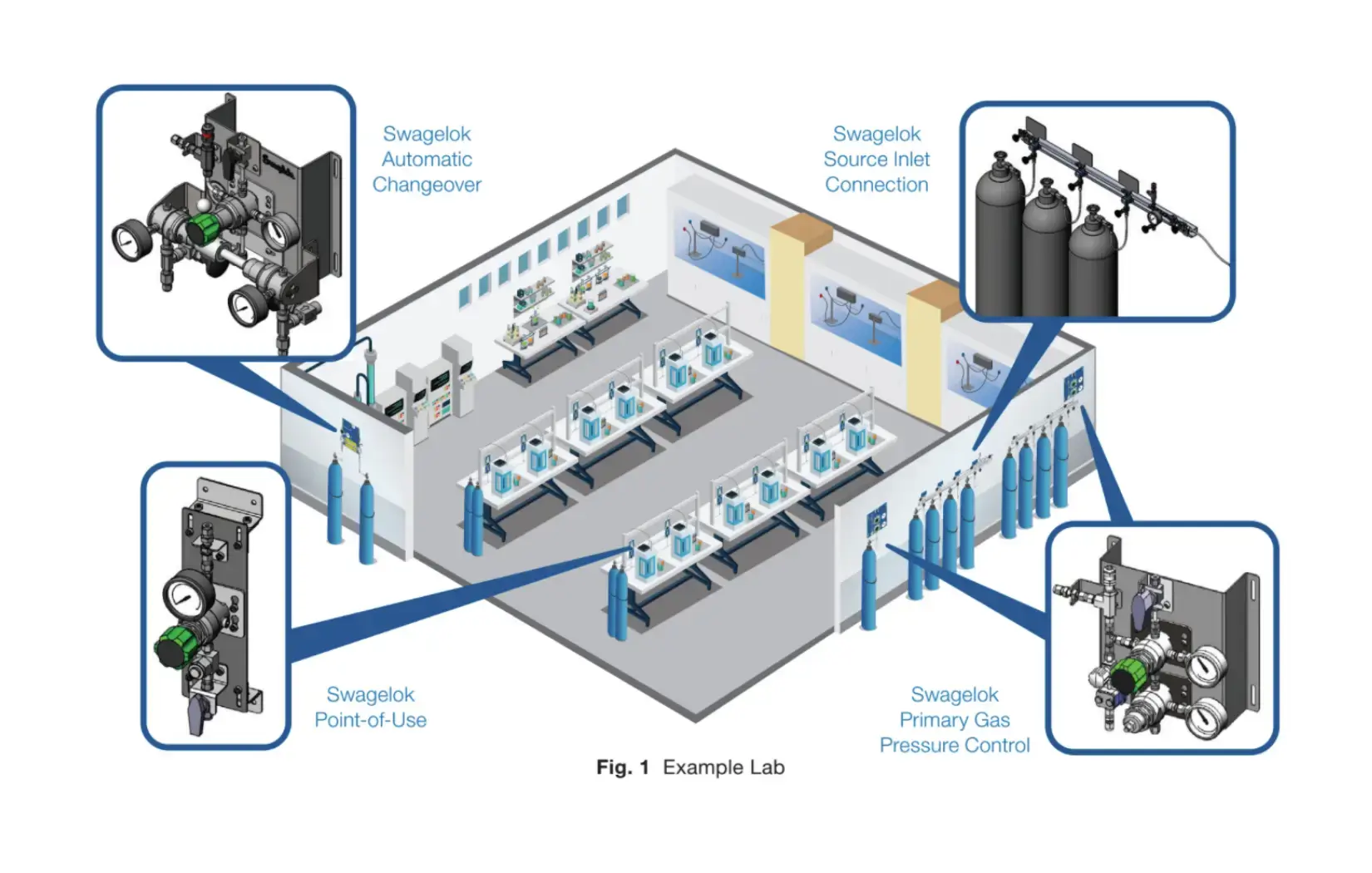

Gasdistributie systemen zijn ontworpen om gassen van een hogedrukbron naar de faciliteit te transporteren. Dit met de vereiste druk en de benodigde volumesnelheid voor elke specifieke toepassing. Deze systemen zijn meestal opgebouwd uit een of meerdere drukregulatiestappen en kunnen vier typische subsystemen bevatten:
- Inlaataansluiting van de bron (Source inlet)
- Primaire gasdrukregeling (Primary gas pressure control)
- Gebruikspunt (Point of use)
- Automatische omschakeling (Automatic Changeover)
Het gebruik van een gasdistributie systemen biedt u deze voordelen:
- Het voorkomen van lekkages en onverwacht onderhoud
- Het maximaliseren van de doorlooptijd en het verbeteren van de nauwkeurigheid van processen
- Garanderen van de veiligheid en het welzijn van medewerkers
Met meer dan 75 jaar ervaring in gas- en vloeistofsystemen en een wereldwijd netwerk van adviseurs, biedt Swagelok u de nodige ondersteuning. Denk aan advies voor drukregeling en gasdistributie systemen die ervoor zorgen dat faciliteiten veilig en efficiënt werken. Samen met u kunnen onze engineers de toepassingen selecteren, zoals:
- Een volledig ontworpen systeem, geassembleerd en getest vóór installatie
- Gebouwd met minimale schroefdraadverbindingen om lekkage te voorkomen
- Duidelijk voorzien met tags voor veiligheid en functionaliteit
- Eenvoudig te begrijpen en te bedienen
- Eenvoudig op problemen te controleren en met regelmaat te onderhouden
Onze gasdistributie systemen worden geleverd met de garantie van Swagelok.
Bovendien bieden wij ondersteuning nadat u het systeem in gebruik heeft genomen, zodat u verzekerd bent van de voortdurende precisie van uw systeem.
Inlaat aansluiting van de bron - Swagelok Source Inlet (SSI)
- Hoog configureerbare opties om gassen te purgen of te ontluchten bij het wisselen van flessen, met waarborging van de veiligheid van de operator.
-
Mogelijkheid om afzonderlijke leidingen te ontluchten voor optimale voortgang.
De broninlaat verbindt de hogedruk gasbron en het distributiesysteem. Het is belangrijk dat de inlaat is gebouwd met geschikte cilinderverbindingen, slangen, buizen, filters en ontluchtings- en purgefuncties. Dit zorgt ervoor dat gas veilig kan worden toegevoerd aan de primaire gasdrukregeling of de automatische omschakeling. Voor een enkele gascilinder kan de assemblage zo eenvoudig zijn als een slang en een connector. Meerdere cilinders kunnen een verdeelsysteem vereisen met veel slangen en kleppen.
Primaire gasdruk regeling - Swagelok Gas Panel (SGP)
- Het modulaire paneel is eenvoudig te onderhouden, omdat elk onderdeel kan worden verwijderd via een Swagelok-verbinding. Het paneel hoeft nooit verwijderd te worden.
- Opties voor kleurcodering kunnen worden geïmplementeerd bij de drukregelaar en kleppen.
De primaire gasdrukregeling zorgt dit gaspaneel voor de eerste drukverlaging van het brongas. Het wordt met de juiste flowsnelheid naar de volgende fase van het systeem geleverd. Drukverlaging wordt bereikt in één fase met een enkele drukregelaar of in twee fasen door een dubbele drukregelaaropstelling.
Automatische omschakeling - Swagelok Changeover (SCO)
- Optionele regeling is beschikbaar als uw systeem een gebruikspuntregelaar stroomafwaarts bevat, waardoor een extra regelaar op de changeover onnodig is. Dit bespaart u kosten.
-
Mogelijkheid om de omschakeldruk volgens uw specificaties aan te passen.
Het automatische omschakelsysteem schakelt naadloos van de ene gasbron naar de andere, om een continue toevoer te garanderen. Dit wordt bereikt door middel instelpunten van twee drukregelaars, waardoor het systeem blijft werken terwijl de primaire gasbron wordt gewijzigd. Het omschakelsysteem maakt aangepaste omschakel instelpunten mogelijk. Zo is er minder verspilling van gas.
Gebruikspunt - Swagelok Point of Use (SPU)
- Zorgt voor standaardisatie en consistente werking op het gebruikspunt.
- Kan worden ingesteld voor zowel top-down als bottom-up flow om aan uw opstellingsbehoeften te voldoen.
- Compact ontwerp en veel montagemogelijkheden.
Dit systeem met het gebruikspunt biedt de laatste fase van drukregeling voordat het gas wordt gebruikt. Dit zijn vaak de minst complexe van de vier hoofdsystemen, meestal met een drukregelaar, manometer en afsluitklep. Deze systemen bieden operators en technici een handige en nauwkeurige methode om de druk aan te passen aan hun testbank of de behoeften van apparatuur.
%20Video.webp?width=1280&height=720&name=Swagelok%20Gas%20Panel%20(SGP)%20Video.webp)
%20Video.webp?width=1280&height=720&name=Swagelok%20Changeover%20(SCO)%20Video.webp)
%20Video.webp?width=1280&height=720&name=Swagelok%20Point-of-Use%20(SPU)%20Video.webp)
Bij een vooraanstaand chemisch bedrijf ontdekte Swagelok mogelijkheden om het ontwerp van gaspanelen te uniformeren. Ze ontdekten dat er in de loop der jaren componenten voor purgen en ontluchten waren toegevoegd, wat leidde tot onnodige complexiteit. Bij het uitvoeren van onderhoud bleek het verwijderen van belangrijke overdrukventielen via taps toelopende, geschroefde verbindingen veel arbeidstijd te vergen. Daarnaast maakte het bedrijf gebruik van diverse gaspanelen van verschillende leveranciers. Hierdoor was het voor deze gebruiker moeilijk om vooruit te plannen en afspraken te maken voor vervanging. Dankzij het gebruik van het Swagelok gasdistributie systeem werd het volgende bereikt:
- Verbeterd systeem en veiligheid van de faciliteit
- $52.000 besparing op paneelvervanging elke vijf jaar
- 75% vermindering van de onderhoudstijd van gaspanelen
- Door standaardisatie van panelen is tijd beschikbaar voor andere werkzaamheden
- Lagere koolstof uitstoot door het stoppen van lekkages en andere aanpassingen
